no interpolación entre MESH eDEM
Enrique Escolano

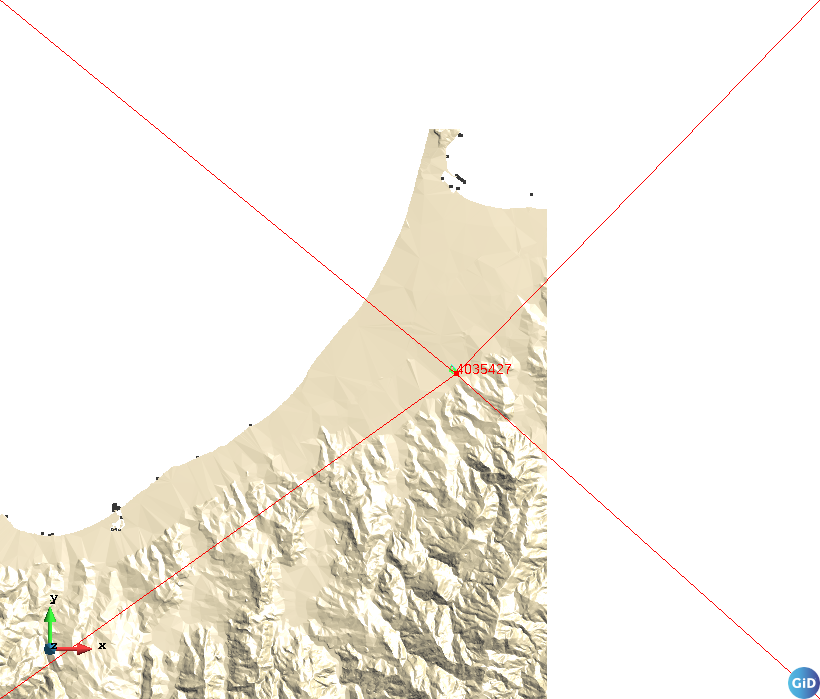

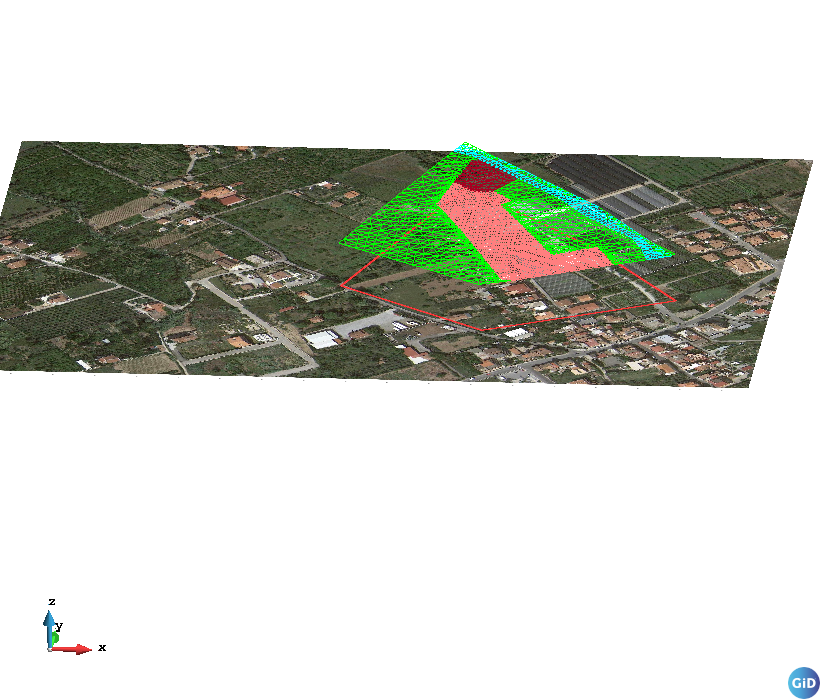

7/18/2023 6:17:00 PM no interpolación entre MESH e DTM Para dar la z a los nodos de la malla de cálculo a partir de un fichero DEM raster, simplemente hay que ir al menu Mesh->Edit mesh->Move nodes z raster seleccionar el fichero DEM raster: w42010_s10.tif (que debe cubrir la zona de la malla, en este caso lo hace) y seleccionar los nodos a mover su z, en este caso todos. 1:end Es posible que lo hayas hecho, pero te haya dado la impresión de que no le ha dado la z, porque esta pequeña porción es bastante plana pero si miras las coordenadas de algún nodo con Utilities->Id y pulsando el nodo verás que tienen z con valores de 43.19, 46.44 m, etc  En esta otra imagen he importado el DEM creando un cuadrilátero por pixel con Files->Import->Raster GDAL... w42010_s10.tif solo para ver el aspecto de una parte del DEM y el modelo juntos (pero es muy pesado, 20 Millones de elementos, para visualizarlo rápido mejor escoger al importar que muestrée por ejemplo solo de 100 en 100)  |
